RETÍCULA

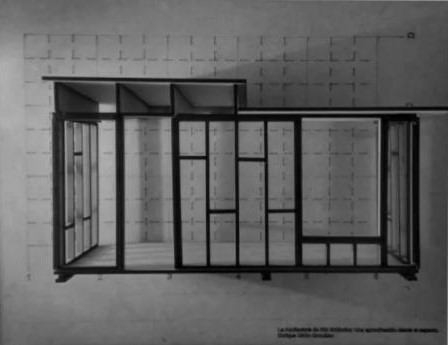

Imagen 18-Maqueta con la retícula de referencia en sección. Las líneas continuas representan la unidad de 4 pies y las discontinuas 1/3 de la unidad. Se puede ver que la vida dintel está situada a una unidad y 2/3

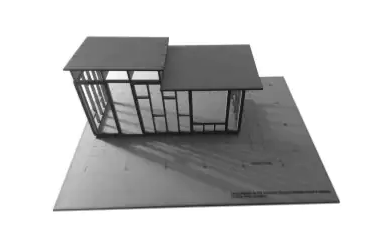

Imagen 19-Maqueta de los postes verticales de la modulación a 1/3 de la unidad



El conjunto se compone como un sistema a partir de una serie de módulos, se entiende que el pie es la unidad, que está relacionada y tiene una base humana, pero es demasiado pequeña para la manipulación mental, es por tanto que utiliza como unidad un módulo de 4 pies.



Para solucionar todas las necesidades y tamaños representa las unidades como fracciones unidades simples, ½, 1/3 o ¼. Por razones prácticas, las unidades deben adaptarse a ciertas dimensiones estándares ya establecidas (alturas de las puertas, del techo, distancia entre los postes de madera…etc)



  •         Altura de una persona = 1 y ½ u = 6 pies = 182 cm
  •         Altura de una puerta estándar = 1 y 2/3 u = 6 pies y 8 pulgadas = 203 cm
  •         Altura de una habitación estándar = 2u = 8 pies = 244 cm

                                                        Imagen 20-Planta de la casa Ennis de Frank Lloyd Wright (1933) con la retícula de 4 pies



Esta retícula se va disponiendo en el solar alrededor de los patios y considera el espacio libre parte del programa habitable aprovechándolo en toda su extensión. Algo que vemos claro en la estricta organización de ámbitos delimitados en muchos casos únicamente por muros vegetales. En cada uno de los patios hay detrás una inspiración japonesa mediante técnicas como el tipo de vegetación, el control de la luz solar o incluso el hundimiento del jardín.
